2024年重庆甘肃安徽等省职业院校技能大赛_大数据应用开发样题解析-模块B：数据采集-任务二：实时数据采集

本任务共有两个子任务组成：

• 实时数据采集子任务1

• 实时数据采集子任务2

子任务1

子任务1描述

1、在主节点使用Flume 采集实时数据生成器25001 端口的socket 数据（实时数据生成器脚本为主节点/data_log 目录下的gen_ds_data_to_socket 脚本，该脚本为Master 节点本地部署且使用socket 传输），将数据存入到Kafka的Topic 中（Topic 名称为ods_mall_log，分区数为2，ZK 关于Kafka 的信息在其/kafka 节点），使用Kafka 自带的消费者消费ods_mall_log（Topic）中的数据，查看Topic 中的前1 条数据的结果，将查看命令与结果完整的截图粘贴至客户端桌面【Release\模块B 提交结果.docx】中对应的任务序号下；

注：需先启动已配置好的Flume再启动脚本，否则脚本将无法成功启动，启动方式为进入/data_log目录执行./gen_ds_data_to_socket (如果没有权限，请执行授权命令chmod 777 /data_log/gen_ds_data_to_socket)

分析： 这里需要对出题方提出表扬，因为本次任务描述中，纠正了以往该任务描述中随意而错误的表述语句，细化了一些环境说明，这说明出题方还是听进了老师们频繁反馈的意见，并做出了改进。 不过提醒大家注意的是，出题方这个实时数据生成器脚本似乎会对python版本产生依赖，有反映在运行赛方的这个脚本时会出现与python有关的错误信息，导致后续无法采集数据。

实现原理

技术参考1：安装Apache Flume。

技术参考2：Flume集成Kafka。

测试环境：本案例演示使用的PBCP-2023（个人大数据竞赛平台），内置了模拟实时数据生成脚本gen_ds_data_to_socket。

Flume配置

在$FLUME_HOME/conf/目录下，创建一个flume配置文件ss2024.conf，编辑内容如下：

a1.sources = r1
a1.sinks = k1
a1.channels = c1
​
a1.sources.r1.channels = c1
a1.sources.r1.type = netcat
a1.sources.r1.bind = localhost
a1.sources.r1.port = 25001
​
#c1
a1.channels.c1.type = memory
a1.channels.c1.capacity = 1000
a1.channels.c1.transactionCapacity = 100
​
#配置kafka
a1.sinks.k1.type = org.apache.flume.sink.kafka.KafkaSink
a1.sinks.k1.channel = c1
a1.sinks.k1.brokerList = xueai:9092
a1.sinks.k1.topic = ods_mall_log
a1.sinks.k1.requiredAcks = 1
a1.sinks.k1.batchSize = 2

在上面的配置文件中，我们配置了一个netcat类型的源，跑在25001端口上。另外配置了通道（channel）c1，以及Sink为kafka的ods_mall_log主题。

执行实时数据采集

请按以下步骤执行。

1）启动zookeeper集群。在终端窗口中，执行如下命令，并保持运行：

# cd /opt/module/kafka_2.12-2.4.1/
# ./bin/zookeeper-server-start.sh config/zookeeper.properties

2. 启动Kafka集群。在另一个终端窗口中，执行如下命令，并保持运行：

# cd /opt/module/kafka_2.12-2.4.1/
# ./bin/kafka-server-start.sh config/server.properties

3. 创建Kafka主题ods_mall_log和ods_mall_data(下一任务使用，这里一并创建了)，指定使用2个分区。在另一个终端窗口中，执行如下命令：

# cd /opt/module/kafka_2.12-2.4.1/
​
# ./bin/kafka-topics.sh --create --zookeeper localhost:2181  --replication-factor 1 --partitions 2 --topic ods_mall_log
​
# ./bin/kafka-topics.sh --create --zookeeper localhost:2181  --replication-factor 1 --partitions 2 --topic ods_mall_data

然后使用下面的命令查看主题是否创建成功：

# ./bin/kafka-topics.sh --list --zookeeper localhost:2181

4. 另开一个窗口，启动Kafka自带的消费者脚本,订阅order主题，以便观察Kafka接收到的数据。保持运行：

# cd /opt/module/kafka_2.12-2.4.1/
​
# ./bin/kafka-console-consumer.sh --bootstrap-server xueai:9092 --topic ods_mall_log --from-beginning

5. 启动flume-ng。切换到Flume的安装目录下，执行如下命令：

# cd /opt/module/flume-1.9.0/
​
# ./bin/flume-ng agent -n a1 -c ./conf -f ./conf/ss2024.conf -Dflume.root.logger=INFO,console

6. 最后一步，运行数据生成器脚本，将生成的用户登录日志发往Socket 25001端口。

# cd /data_log
# ./gen_ds_data_to_socket

7. 回到kafka消费者脚本运行窗口，如果正常的话，会看到收到的用户登录日志信息：

1,12132,2022-03-16 23:09:48,146.23.254.255,0
2,13449,2022-03-16 22:19:48,8.148.174.180,0
3,7203,2022-03-16 22:23:48,84.35.22.35,0
4,4639,2022-03-16 19:28:48,52.194.3.131,0
5,9023,2022-03-16 21:34:49,201.111.203.250,0
6,12663,2022-03-16 20:49:48,101.106.188.22,1
7,9097,2022-03-16 21:36:48,36.78.211.45,1
8,18577,2022-03-16 22:24:48,145.56.82.105,1
9,12345,2022-03-16 19:53:48,43.107.106.144,1
......

8. 关闭时，从后往前依次关闭（Ctrl + C）。

子任务2

子任务2描述

2、实时脚本启动后，在主节点进入到maxwell-1.29.0 的解压后目录下（在/opt/module 下），配置相关文件并启动，读取主节点MySQL 数据的binlog日志（MySQL 的binlog 相关配置已完毕，只需要关注ds_realtime_db 数据库的表）到Kafka 的Topic 中（Topic 名称为ods_mall_data，分区数为2，ZK 关于Kafka 的信息在其/kafka 节点）。使用Kafka 自带的消费者消费ods_mall_data（Topic）中的数据，查看Topic 中的前1 条数据的结果，将查看命令与结果完整的截图粘贴至客户端桌面【Release\模块B 提交结果.docx】中对应的任务序号下。

子任务2分析

Maxwell 是一个能实时读取 MySQL 二进制日志 binlog ，并生成 JSON 格式的消息，作为生产者发送给 Kafka、 Kinesis、 RabbitMQ、 Redis、 Google CloudPub/Sub、文件或其它平台的应用程序。Maxwell官网地址。

配置Maxwell

打开Maxwell安装目录（/opt/module/maxwell-1.29.0）下的config.properties（没有的话，复制一份，去掉后缀名），编辑内容如下：

# mysql login info
host=localhost
user=root
password=admin
jdbc_options=useSSL=false&serverTimezone=Asia/Shanghai
​
#     *** general ***
# choose where to produce data to. stdout|file|kafka|kinesis|pubsub|sqs|rabbitmq|redis
producer=kafka
kafka.bootstrap.servers=xueai:9092
kafka_topic=ods_mall_data

在上配置了Maxwell登录MySQL的信息，以及将数据发到Kafka的相关信息。

注意：PBCP-2023只配置了对MySQL中的ds_realtime_db数据库开启binlog日志。如果要采集其他数据库的binlog日志，请自行配置开启。

执行步骤

1）执行Kafka自带的消费者脚本：

# cd /opt/module/kafka_2.12-2.4.1/
​
# ./bin/kafka-console-consumer.sh \
    --bootstrap-server xueai:9092 \
    --topic ods_mall_data \
    --from-beginning

2）启动maxwell：

# cd /opt/module/maxwell-1.29.0
# ./bin/maxwell --config ./config.properties --daemon

3）登录mysql服务器，执行如下SQL语句（模拟对数据库的操作）：

mysql> use ds_realtime_db;
mysql> insert into customer_login_log values(1,12132,"2022-03-16 23:09:48","146.23.254.255",0);

4）回到Kafka消费者脚本运行窗口，查看，会看到收到的消息如下：

{"database":"ds_realtime_db","table":"customer_login_log","type":"insert","ts":1669086387,"xid":617,"commit":true,"data":{"login_id":1,"customer_id":12132,"login_time":"2022-03-16 23:09:48","login_ip":"146.23.254.255","login_type":0}}

5）执行如下SQL语句（模拟对fact_order_master表的批量insert操作）：

mysql> create database ds_realtime_db;
mysql> use ds_realtime_db;
mysql> create table fact_order_master as select * from order_master;

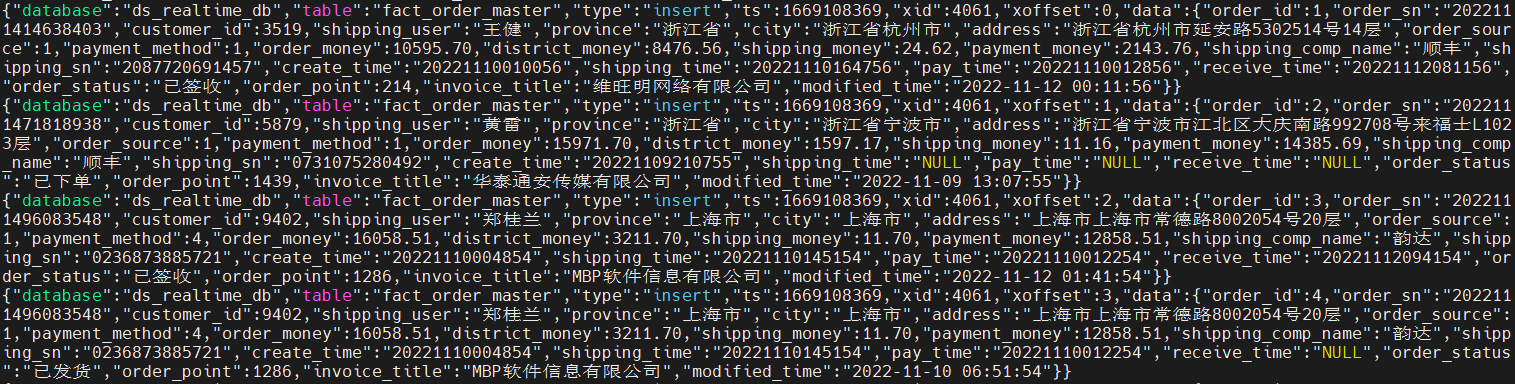

6）回到Kafka消费者脚本运行窗口，查看，会看到收到的消息（fact_order_master表的JSON数据）如下图所示：

fact_order_master表的JSON数据格式为：

{
  "database":"ds_realtime_db",
  "table":"fact_order_master",
  "type":"insert",
  "ts":1669108369,
  "xid":4061,
  "commit":true,
  "data":{
      "order_id":6097,
      "order_sn":"2022111417659492",
      "customer_id":583,
      "shipping_user":"龚桂芳",
      "province":"上海市",
      "city":"上海市",
      "address":"上海市上海市真光路12889755号3层",
      "order_source":1,
      "payment_method":3,
      "order_money":4125.78,
      "district_money":0.00,
      "shipping_money":39.06,
      "payment_money":4164.84,
      "shipping_comp_name":"韵达",
      "shipping_sn":"9846757521358",
      "create_time":"20221110023759",
      "shipping_time":"20221110132159",
      "pay_time":"20221110032759",
      "receive_time":"20221112203359",
      "order_status":"已签收",
      "order_point":416,
      "invoice_title":"雨林木风计算机传媒有限公司",
      "modified_time":"2022-11-12 12:33:59"
  }
}

7）登录mysql服务器，执行如下SQL语句（模拟对fact_order_detail表的批量insert操作）：

mysql> create table fact_order_detail as select * from order_detail;

8）回到Kafka消费者脚本运行窗口，查看，会看到收到的消息（fact_order_detail 表的JSON数据）如下图所示：

fact_order_detail表的JSON数据格式为：

{
  "database":"ds_realtime_db",
  "table":"fact_order_detail",
  "type":"insert",
  "ts":1669108716,
  "xid":4840,
  "xoffset":0,
  "data":{
      "order_detail_id":1,
      "order_sn":"2022111496083548",
      "product_id":5380,
      "product_name":"无线5.0蓝牙耳机双耳入耳式迷你跑步运动",
      "product_cnt":3,
      "product_price":702.53,
      "average_cost":0.00,
      "weight":4.89577,
      "fee_money":25.80,
      "w_id":1291,
      "create_time":"20221109153354",
      "modified_time":"2022-11-10 04:55:54"
  }
}

9）关闭：先消费者脚本->然后是maxwell->最后是mysql。
